怎样做好油气管道日常巡检?包括以下三个方面

作者: 来源: 发布时间:2022/09/15 浏览:2312

管道巡检工作具有“点多、线长、面广”的特点,在工作中根据这些特点做好巡检和管理工作,才能确保管道线路持续平稳运行。下面从以下三个方面探讨如何才能做好管道线路的日常巡检工作。



一、抓好日常巡线工作

巡线员每日携带手持式 GPS 巡线设备在所辖管段沿管道正上方徒步巡检,期间不可超速,不可随意绕巡。

事实证明,只要巡线到位了,管道被破坏的现象就能被有效控制,巡检过程中,应特别关注如下情况:

1.农耕、退林还耕等的机械施工,鱼塘的干塘清淤,管道上方和附近的土地平整、清沟、挖沟作业;

2.管道上方和附近的构建筑物(包括临时和永久设施)和道路(铁路、公路)的施工;

3.管道上方和附近的电力、水利、移动、电信等施工;管道穿越河流上方和上下游的挖砂、抽砂;

4.管道附近的钻机勘探作业;

5.挖掘机、推土机等施工作业机械在管道上方和附近停放;

6.管道经过山头的开山、取土作业,水平地段管道附近的开挖取土和新鱼塘的开挖作业;

7.管道上方和附近新动土、开挖痕迹以及地形地貌的异常变化;是否有异常人员在管道上方或附近逗留情况;

8.管道上方和附近农作物、树木、杂草的异常枯死;

9.管道上方和附近的水保(包括排、引水沟渠)损坏情况和水土流失情况;管道和光缆是否存在裸露等情况;

10.跨越管道支墩是否有墩歪、损坏等情况;

11.“三桩一牌”是否存在丢失和损坏情况;

12.阀室及周边围栏是否存在损坏和破坏情况,是否存在水淹等情况;

13.管道沿线物权人变化情况。一些打孔盗油分子“深谋远虑”,买下管道旁边的房子或果园,再挖一条长遂道,进行打孔盗油,这一点,必须引起高度警惕。

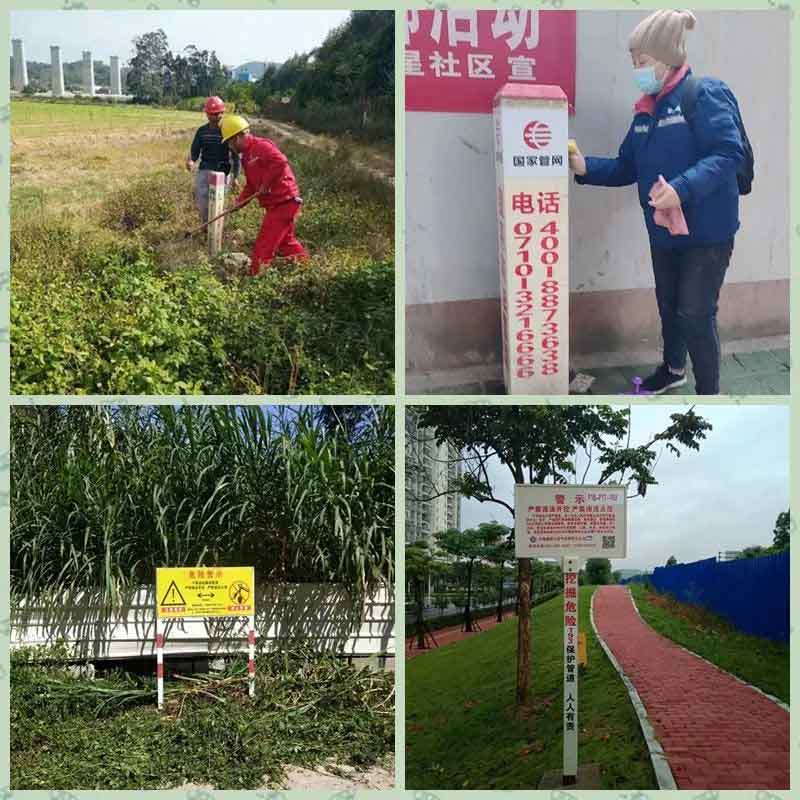

二、落实好管道各种标志桩、警示牌的日常巡检工作

管道埋在地下,看不见、摸不着,因此管道上方地面上必须安装有各种标志桩和警示牌以起到提醒作用,避免管道遭到大型机械等外力破坏。

因此在巡线过程中,必须查看各标志桩和警示牌是否完好,如发现损坏或字体模糊不清的情况,巡线员须及时上报,如发现脏污,用随身携带的抹布进行清洁;标志桩定期的粉刷、更新,也是管道保护工作的重要组成部分之一。

标志桩按功能分,主要有:里程桩、转角桩、穿(跨)越桩、交叉桩、设施桩、加密桩、临时加密桩、百米桩、光缆标识桩、光缆接头桩等。

1、里程桩:里程桩分为三种类型(根据实际需要选择):

里程桩与阴极保护测试桩合并,每1km设置一个。

2、 转角桩:输油管道走向水平发生变化设 置一个转角桩。

3、穿(跨)越桩:输油管道穿越铁路、公路、河流(含季节河)、鱼塘、水利干渠等处,在两侧设置穿越桩。

输油管道跨越铁路、公路、河流(含季节河)、水利干渠等,跨越桩设置在输油管道跨越的起点和终点。

4、交叉桩:埋地输油管道与其他地下建(构)筑物(如其他管道、电缆、光缆、坑道等)交叉时,在交叉处设置一个相应的交叉标志桩。

5、设施桩:输油管道设有牺牲阳极及其他地下附属设施,设置一个管道设施桩。

6、加密桩:在管道正上方每50m埋设一个加密桩。

7、临时加密桩:输油管道在容易受到破坏的区域,如第三方施工区、管道维修施工等,设置临时加密桩。

8、百米桩、光缆标识桩:百米桩与光缆标识桩合并使用。每100m设置一个。光缆不与管道同沟敷设时,每50m设置一个光缆标志桩。

光缆接头桩:每个光缆接头处埋设一个光缆接头桩。

9、警示牌:在输油管道经过的以下区域设置警示牌:

易发生或多次发生危及管道安全行为的区域;

输油管道经过的人口密集区、开发区、工业建设等区域;

输油管道穿(跨)越铁路、公路、小型河流等区域;

输油管道穿越鱼塘、养殖场、沟渠等或每年进行清淤泥作业的区域等。

10、临时警示牌:输油管道在容易受到破坏的区域,如第三方施工区、外管线施工等。

11、内河助航警示标志牌:输油管道穿越通航河流,按航道管理部门要求,在河流两岸各设置一个助航警示标志牌。


三、抓好第三方施工现场管理工作

第三方施工严重威胁管道的安全,轻者造成水土流失、管道悬空、露管;严重情况导致光缆中断、油品泄漏、火灾爆炸等重大安全事故,因此,及时发现并确保第三方施工安全成为管道巡检工作的重中之重。因此需做到以下几点:

1、第三方在管线中心线两侧各5至50米范围内施工取土、建筑、修渠、清淤,或在管线中心线两侧各50-500米以外爆破、开山和修筑大型建筑物,必须严格执行以下监护程序:

发现有第三方施工迹象或接到第三方施工通知,管道巡检人员应立即到施工现场检查,并与施工方沟通,了解其业主、施工单位及施工动向。

在管线上方标出警戒标识,并在管道左右各5米拉出警戒线,向施工方通告管道、通信光缆铺设及安全保护要求等情况。落实专人看护,严防施工进入管线安全保护范围。

输油站填写《外管线第三方施工报表》上报主管部门。

输油站建立与施工方业主、施工单位联络方式,安排人员对第三方施工动向进行跟踪检查,防止第三方进入管线安全保护范围内开挖、打桩、取土等施工作业。

2、坚决制止第三方在管线中心线两侧各5米内施工取土。

若出现管线与道路交叉、平行或桥梁打桩等第三方施工,则输油站必须上报说明具体情况,经上级审核同意,实施以下程序后方能允许第三方进行施工。

①递送《管道安全保护告知书》,由业主、施工单位分别签收。

②向施工方提出制定管线安全保护措施和方案的要求。输油站填报《管道安全保护施工方案审批表》,经上级审核同意后,由施工方落实,输油站实行全程监护。

③输油站与业主或施工单位商议《管道安全保护协议》。

④输油站制订和落实监护措施,安排专人实行严格的现场监护,落实责任。

⑤输油站收取施工方安全保证金和施工监护费,增强施工人员的责任心,在站场人员不够时,可用收取监护费外聘人员,在培训合格后,上岗监护。

⑥施工期间做好现场有关情况的拍摄和记录,施工完成后进行监护工作小结,整理资料,形成档案。

3、禁止第三方在管线两侧各200米以内爆破、开山。巡线时发现施工情况必须立即报告当地镇、区政府和有关部门,请求依照《石油天然气管道保护法》制止。同时报上级管理人员。
